改性塑料注塑成型常見缺陷之一——熔接縫，是怎么形成的呢？在改性塑料注塑生產(chǎn)中如何避免？

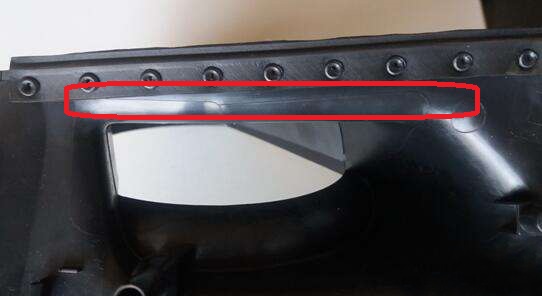

熔接縫的表觀是在充模方式里，是指各流體前端相遇時的一條線。特別是模具有高拋光表面的地方，制品上的熔接縫很象一條刮痕或一條槽，尤其是在顏色深或透明的制品上更明顯。熔接縫的位置總是在料流方向上。
成因：熔接縫形成的地方為熔料的細(xì)流分叉并又連接在一起的地方，較典型的是型芯周圍的熔流或使用多澆口的制品。在細(xì)流再次相遇的地方，表面會形成熔接縫和料流線。熔料周圍的型芯越大或澆口間的流道越長，形成的熔接縫就越明顯。細(xì)小的熔接縫不會影響制品的強度。

然而，流程很長或溫度和壓力不足的地方，充模不滿會造成明顯的凹槽。原因主要是流體前端未均勻熔合產(chǎn)生弱光點。聚合物內(nèi)加入顏料的地方可能會產(chǎn)生斑點，這是因為在取向上有明顯的差異。澆口的數(shù)量和位置決定了熔接縫的數(shù)量和位置。流體前鋒相遇時的角度越小，熔接縫越明顯。

大多數(shù)情況下，工藝調(diào)試不可能完全避免熔接縫或料流線。所能做到的是降低其亮度，或?qū)⑺鼈円频讲伙@眼或完全看不見的地方

與加工參數(shù)有關(guān)的原因與改良措施如下：
1、注射速度太低 增加注射速度
2、熔料溫度太低 提高料筒溫度
3、模具表面溫度太低 增加模具溫度
4、保壓太低 增加保壓，盡早進行保壓切換

與設(shè)計有關(guān)的原因與改良措施如下：
1、澆口位置不合理 重新定位澆口并將其移到不可見的地方
2、料流道處無排氣孔 排氣孔尺寸應(yīng)符合材料的特性

無錫嘉弘塑料科技有限公司擁有近30年P(guān)VC粒料的研發(fā)、造粒生產(chǎn)經(jīng)驗,改性工程塑料的研發(fā)和生產(chǎn)經(jīng)驗;專業(yè)技術(shù)服務(wù)團隊可為客戶提供一站式改性塑料系統(tǒng)解決方案。如想了解更多關(guān)于產(chǎn)品的信息，歡迎登錄我們的官網(wǎng)∶www。js-plastics。com，咨詢在線客服或撥打熱線。固話：0510-68755207 手機：15190220696，我們將竭誠為您服務(wù)。

（免責(zé)聲明: 本站內(nèi)收錄的所有教程與資源均來自于互聯(lián)網(wǎng)，其版權(quán)均歸原作者及其網(wǎng)站所有，本站雖力求保存原有的版權(quán)信息，但由于諸多原因，可能導(dǎo)致無法確定其真實來源，請原作者原諒！如果您對本站教程與資源的歸屬存有異議，請立即通知小編，情況屬實，我們會盡快予以刪除。）
